數字萬用表是許多行業都常用到的儀表，經常會出現故障，這次我們整理了一些修理方法和技巧來分享給大家。
基本結構

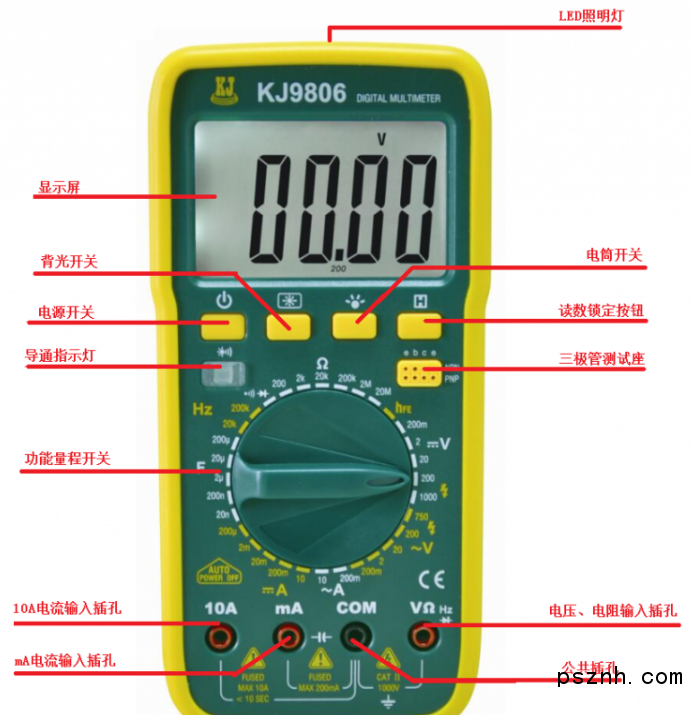

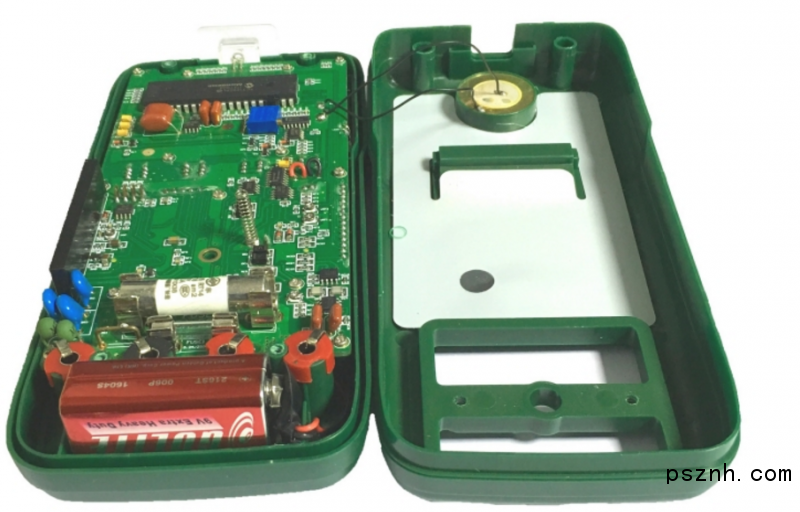

數字式萬用表的基本結構： 數字萬用表的表頭一般由一只A/D（模擬/數字）轉換芯片+外圍元件液晶顯示器組成。第一部分是輸入與變換部分，主要作用是通過電流－電壓轉換器（I／U轉換器）、交一直流轉換器（AC／DC轉換器）、電阻－電壓轉換器（R／U轉換器）將各被測量轉換成直流電壓量，再通過量程選擇開關，經放大或衰減電路送A／D轉換器后進行測量；第二部分是A／D轉換電路與顯示部分，其構成和作用與直流數字電壓表的電路相同。因此，數字萬用表是以直流數字電壓表作基本表，配接與之成線性關系的直流電壓、電流，交流電壓、電流，歐姆變換器，即能將各自對應的電參量高準確度地用數字顯示出來。

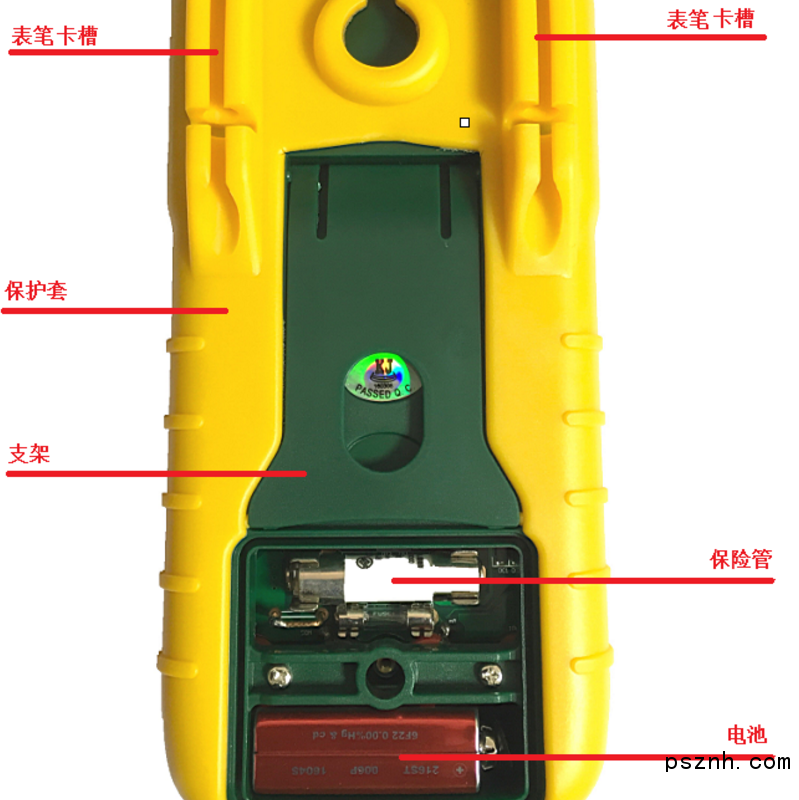

基本結構
數字式萬用表的基本結構： 數字萬用表的表頭一般由一只A/D（模擬/數字）轉換芯片+外圍元件液晶顯示器組成。第一部分是輸入與變換部分，主要作用是通過電流－電壓轉換器（I／U轉換器）、交一直流轉換器（AC／DC轉換器）、電阻－電壓轉換器（R／U轉換器）將各被測量轉換成直流電壓量，再通過量程選擇開關，經放大或衰減電路送A／D轉換器后進行測量；第二部分是A／D轉換電路與顯示部分，其構成和作用與直流數字電壓表的電路相同。因此，數字萬用表是以直流數字電壓表作基本表，配接與之成線性關系的直流電壓、電流，交流電壓、電流，歐姆變換器，即能將各自對應的電參量高準確度地用數字顯示出來。
首先，我們來歸納一下，尋找故障的大致方向。記住這一個口訣：先外后里，先易后難，化整為零，重點突破。接下來，著重介紹下面幾種方法和技巧：
修理方法
1.感官觀察
憑借感官直接對故障原因做出判斷，通過外觀檢查，若能發現如斷線、脫焊這種肉眼可以看出來的問題，那是最好的情況，接下來可以通過觸摸出電池、電阻、晶體管、集成塊的溫升情況，根據電路圖找出原因。另外，用手還可檢查元件有否松動、集成電路腳管是否插牢，轉換開關是否卡帶；可以聽到和嗅到有無異聲、異味。（僅適用數字萬用表，對于強電方面，還是希望各位注意安全，生命不能重來。）
2.測電壓、測短路
測量各關鍵點的工作電壓是否正常，可較快找出故障點。如測A/D轉換器的工作電壓、基準電壓等。檢查A/D轉換器方法里一般都采用短路法，這種方法在修理弱電和微電儀器時用得較多。
3.斷路法
把可疑部分從整機或單元電路中斷開，若故障消失，表示故障在斷開的電路中。此法主要適合于電路存在短路的情況。
4.測元件
當故障已縮小到某處或幾個元件時，可對其進行在線或離線測量。必要時，用好的元件進行替換，若故障消失，說明元件已壞。
5.干擾法
利用人體感應電壓作為干擾信號，觀察液晶顯示的變化情況，常用于檢查輸入電路與顯示部分是否完好。
修理技巧
1.若所有檔均不能工作，應重點檢查電源電路和A/D轉換器電路。
2.若出現開路，重點檢查電源開關和電池引線等。
3.若出現短路，則需要采用斷路法，逐步斷開使用電源的元件，重點檢查運算放大器、定時器及A/D轉換器等。這種情況下，一般都不止損壞一塊集成元件。檢查A/D轉換器可以和基本表同時進行，相當于模擬式萬用表的直流表頭，具體檢查方法：
①被測表的量程轉到直流電壓最低檔；
②測量A/D轉換器工作電壓是否正常。根據表內所用A/D轉換器型號，對應V＋腳和COM腳，測量值與它的典型值相比較是否相符。
③測A/D轉換器的基準電壓，目前常用的數字萬用表的基準電壓一般都是100mV或1V，即測量VREF＋與COM之間的直流電壓，若偏離100mV或1V，可通過外接電位器進行調節。
④檢查輸入為零的顯示數，把A/D轉換器的正端IN＋與負端IN－短接，使輸入電壓Vin=0，儀表顯示“00.0”或“00.00”。
⑤檢查顯示器的全亮筆劃。把測試端TEST腳與正電源端V＋短接，使邏輯地變成高電位，全部數字電路停止工作。因每個筆劃上都加有直流電壓，所以全部筆劃亮對位表顯示“1888”，對位表顯示“18888”。若存在缺筆劃現象，檢查A/D轉換器對應輸出腳與導電膠（或聯線），與顯示器之間是否有接觸不良和斷線情況。
4.若個別檔有問題，說明A/D轉換器和電源部分都工作正常。因直流電壓、電阻檔共用一套分壓電阻；交直流電流共用分流器；交流電壓與交流電流共用一套AC/DC轉換器；其它如Cx、HFE、F等都由獨立的不同轉換器組成。了解它們之間的關系，再根據電源圖，就很容易找到故障部位。若測量小信號不準確或顯示數字跳動大，則重點檢查量程開關的接觸是否良好。
5.若出現測量數據不穩，且數值總是累計增大，短接A/D轉換器的輸入端，顯示數據不為零的情況，則一般是0.1μF的基準電容性能不良所引起的。
根據以上分析，數字萬用表的修理基本順序應是：數字表頭部→直流電壓→直流電流→交流電壓→交流電流→電阻檔→Cx→HFE、F、H、T等。但也不可過分機械，有些明顯能看出的問題，可以先處理。
總之，一塊故障萬用表，經過適當?shù)臋z測，首先要分析故障可能出現的部位，然后根據線路圖找到故障位置進行更換和修復。因數字萬用表是較精密的儀表，更換元件一定要用參數相同的元件，特別是更換A/D轉換器，一定要采用生產廠家經嚴格篩選的集成塊，否則將出現誤差而達不到所需準確度。
目前，國內生產數字萬用表的廠家甚多，質量也有優劣，對雙面復銅板的質量問題，在修理中是不易發現的。樹脂板的絕緣強度不夠時，主要表現在測量高電壓時誤差較大，修理時要與分壓電阻的阻值變化區別開來。遇到這種情況，最好是采用斷路法，尋找故障點。對燒壞碳化的部分要清除干凈，達到絕緣要求。遇到由雙面連線因過渡孔斷裂而引起不能輸入信號時，容易與轉換開關不良的現象混淆而難以分開，這類故障宜采用短路法尋找故障點。
