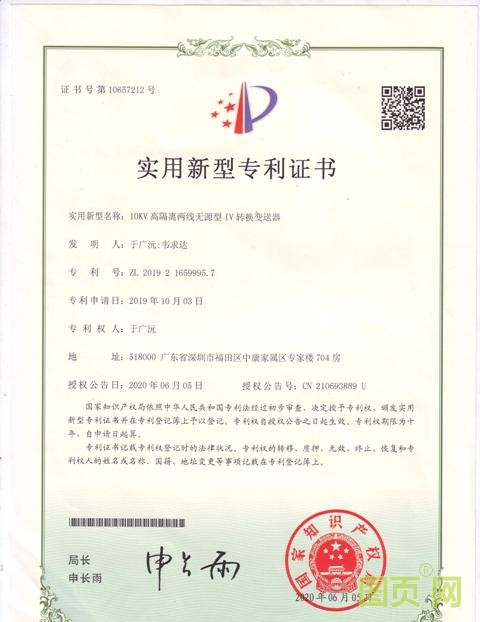

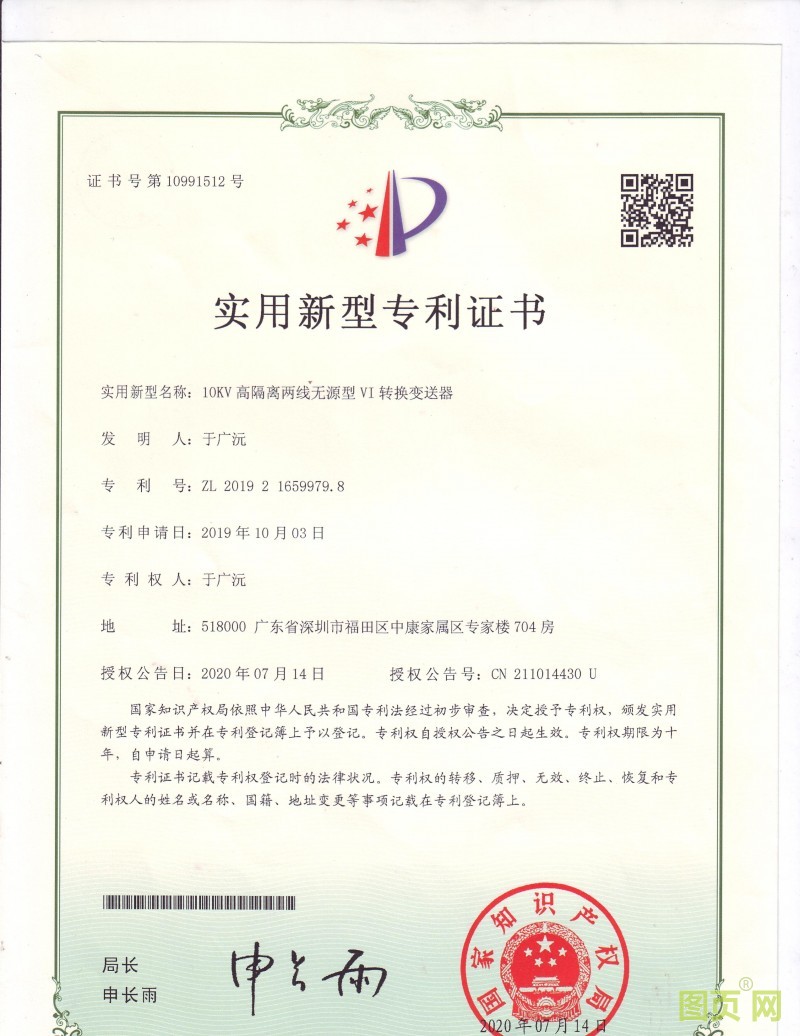

順源科技新研制的具有行業國際領先技術的新產品：兩線制無源型模擬信號VI（電壓轉電流IC）轉換（ISOH V-4-20mA）及IV(電流轉電壓IC)轉換（ ISOH 4-20mA-O）1萬伏高隔離變送器同時獲得國家專利。

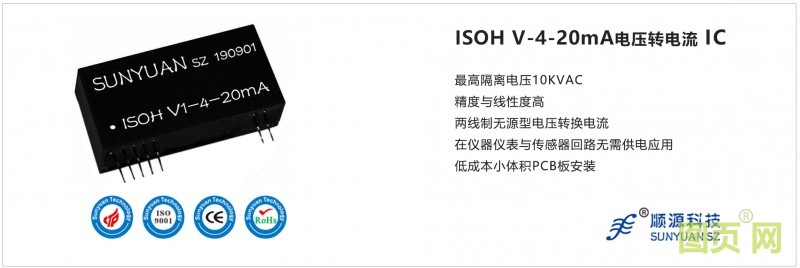

順源科技 ISOH V-4-20mA電壓轉電流IC
獲得國家專利產品：順源ISOH V-4-20mA信號轉換高隔離變送器
ISOH V-4-20mA是順源新開發的業界10KVAC最高隔離電壓，小體積（16腳SIP16 Pin）低成本無源型兩線制傳感器電壓信號轉4-20mA隔離變送器模塊。該模塊可通過后級電流回路饋電方式，給輸入端提供一組5V（3mA）功能拓展電源給前級電路供電，并接收來自前級電路輸出的電壓信號，經過隔離轉換后輸出4~20mA的標準兩線制電流信號。新產品可實現工業現場無源型兩線制電壓傳感器與儀器儀/PLC/DCS之間4-20mA信號高精度、高線性度的10KV抗EMC高隔離傳輸及VI轉換。
ISOH V-4-20mA 產品設計為低成本、小體積的標準SIP16 Pin 阻燃IC封裝，其內部包含信號調制解調電路、信號耦合隔離變換電路、VI轉換電路等。產品具有輸出回路供電電壓范圍寬（12-36VDC）、轉換精度高、線性度好等特點，使用十分方便。客戶只需在產品輸入端加上少量外圍器件，即可實現電子尺、位移、電位器等需要提供配電型的傳感器及電橋（稱重）檢測電路中電壓信號配送。產品體積小、安裝方便，可安置在傳感器內部直接將位移、角位移電阻信號轉換成標準的4-20mA信號輸出，滿度和零點都可由用戶通過外接電位器調節、校準。先進的集成工藝結構及新技術隔離措施使該器件能達到：信號輸入與輸出 10000VAC 高隔離。
ISOH V-4-20mA 系列新產品可實現工業現場傳感器輸出的模擬電壓信號與儀器儀表、PLC、DCS之間信號，高精度、高線性度的10KV抗EMC高隔離傳輸及VI轉換。產品有IC模塊式封裝和DIN35標準導軌安裝方式，在軌道電壓監控、發電機或電動機安全運行監測、電力輸配電遠程監控、儀器儀表與傳感器信號收發、醫療設備安全隔離柵、工業自動化控制、核電裝備等領域廣泛應用。
ISOH V-4-20mA 產品設計為低成本、小體積的標準SIP16 Pin 阻燃IC封裝，其內部包含信號調制解調電路、信號耦合隔離變換電路、VI轉換電路等。產品具有輸出回路供電電壓范圍寬（12-36VDC）、轉換精度高、線性度好等特點，使用十分方便。客戶只需在產品輸入端加上少量外圍器件，即可實現電子尺、位移、電位器等需要提供配電型的傳感器及電橋（稱重）檢測電路中電壓信號配送。產品體積小、安裝方便，可安置在傳感器內部直接將位移、角位移電阻信號轉換成標準的4-20mA信號輸出，滿度和零點都可由用戶通過外接電位器調節、校準。先進的集成工藝結構及新技術隔離措施使該器件能達到：信號輸入與輸出 10000VAC 高隔離。
ISOH V-4-20mA 系列新產品可實現工業現場傳感器輸出的模擬電壓信號與儀器儀表、PLC、DCS之間信號，高精度、高線性度的10KV抗EMC高隔離傳輸及VI轉換。產品有IC模塊式封裝和DIN35標準導軌安裝方式，在軌道電壓監控、發電機或電動機安全運行監測、電力輸配電遠程監控、儀器儀表與傳感器信號收發、醫療設備安全隔離柵、工業自動化控制、核電裝備等領域廣泛應用。
獲得國家專利產品：順源 ISOH 4-20mA-O信號轉換高隔離變送器
ISOH 4-20mA-O是順源新開發的業界最高隔離電壓10KVAC，小體積（16腳單列直插SIP16 Pin）低成本、兩線制無源型4-20mA轉電壓信號隔離轉換器模塊，無需單獨供電電源就可以在兩線無源4-20mA電流環路中通過取樣采集隔離轉換出電壓信號值。該IC采用兩線制輸入回路供電方式，獨有高效信號回路取電技術，無須外接工作電源，這樣可以大大簡化用戶的系統設計，降低用戶布線成本。該IC內部包含有電流信號調制解調電路、信號耦合隔離變換電路、電源逆變電路、減法電路，緩沖處理輸出電路等，很小的輸入等效電阻使該IC能夠從儀器儀表、PLC與傳感器信號回路中采集電流信號（達到輸入20mA信號時電壓降 ≤10V），并將采集到的電流信號隔離轉換成電壓信號，擬方便工業現場MCU單片機、DCS、FCS等控制系統實現AD采集轉換，以滿足用戶現場無需外接輔助電源或IV轉換變送器而實現信號遠距離、無失真?zhèn)鬏斪儞Q的需要。
ISOH 4-20mA-O常被用于兩線無源4-20mA電流轉電壓信號的隔離轉換，功耗低、自身發熱量少（基本無溫升）可靠性高。內部主要包含減法電路和放大器緩沖輸出電路，這些電路帶來了簡捷可靠優點的同時也帶來了使用上局限性，既產品對于傳感器、PLC輸出的4-20mA信號進行隔離變送，從另一個定義上講是電功率的傳送，所以內部肯定有功率損耗，這個損耗表現在輸入電流值和自身輸入壓降乘積上。在這種情況下要求4-20mA信號源必須具有驅動500Ω負載的能力，產品才能正常工作。目前，從工業現場實際應用經驗來看，大部分現場儀器儀表和傳感器、PLC / DCS等都可以滿足4-20mA信號輸出有驅動500Ω負載的能力。
ISOH 4-20mA-O 電流轉電壓IC
在工業現場實際應用中，有些電路雖然僅僅使用一只I/V轉換取樣電阻，就可以把輸入電流信號轉換成為電壓信號，這種電路雖然簡單，但是卻不實用。首先，其實際意義是零點信號的時候，會有一個零點電流流過取樣電阻，如果按照4~20mA輸入電流轉換到最大5V電壓來分析，零點的時候恰好就是1V，這個1V在單片機資源足夠的時候，可以由單片機軟件去減掉它，可是這樣一來其有用電壓就會剩下5-1=4VDC，而不是5VDC了。由于單片機的A/D最大輸入電壓就是單片機的供電電壓，這個電壓通常就是5VDC，因此處理這種簡單的輸入轉換電路時比較麻煩，為了達到A/D轉換的位數，就會導致芯片成本增加。解決上面問題的簡單方法是在單片機輸入之前配置一個由運算放大器組成的減法及緩沖處理電路，增加這級電路可以起到對零點的處理變得更加方便，無需耗用單片機的內部資源，尤其單片機是采用A/D接口來接受這種零點信號而實際不為零電壓值的輸入時，可以保證A/D轉換位數的資源能夠全部應用于有用信號上。
ISOH 4-20mA-O系列新產品可實現工業現場傳感器與儀器儀表、PLC、DCS之間信號的高精度、高線性度的10KV抗EMC高隔離傳輸及I/V轉換。產品有IC模塊式封裝和DIN35標準導軌安裝方式，在軌道電壓監控、發電機或電動機安全運行監測、電力輸配電遠程監控、儀器儀表與傳感器信號收發、醫療設備安全隔離柵、工業自動化控制、核電裝備等領域廣泛應用。
順源科技新產品：10KVAC高隔離模擬信號隔離變送器相關產品資料
1、10KVAC高隔離直流（電壓/電流）信號兩隔離放大器：ISOH A-P-O/U-P-O
2、10KV兩線制無源型4-20mA電流環路高隔離IC：ISOH 4-20mA系列
3、兩線無源模擬信號VI轉換10KV高隔離變送器:ISOH V-4-20mA系列
4、兩線無源4-20mA轉電壓信號10KV高隔離變送器:ISOH 4-20mA-O系列
5、兩線無源4-20mA電流環路10KV高隔離調理器:ISOH 4-20mA-E系列
6、兩線無源回路饋電4-20mA信號10KV高隔離配電器:ISOH 4-20mA-F系列
