PWM脈寬調制信號輸入模擬信號輸出隔離變送器

主要特性:

>>精度等級：0.2級、0.5級。產品出廠前已檢驗校正，用戶可以直接使用

>>輔助電源：5V/12V/15V/24VDC（范圍±10%）

>>PWM脈寬調制信號輸入: 50Hz~100KHz

>>輸出標準信號：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高負載能力

>>全量程范圍內極高的線性度（非線性度<0.2%）

>>標準DIN35 導軌式安裝

>>具有較強的抗電磁干擾和高頻信號干擾能力

應用：

>>數字信號轉模擬信號，DA變換

>>隔離4-20mA或0-20mA信號傳輸

>>工業現場特殊信號隔離及變換

>>PWM信號長線無失真?zhèn)鬏?/p>

>>儀器儀表信號收發

>>電力監控、醫療設備隔離

>>變頻器信號隔離采集

>>PLC/FA 電機信號隔離控制

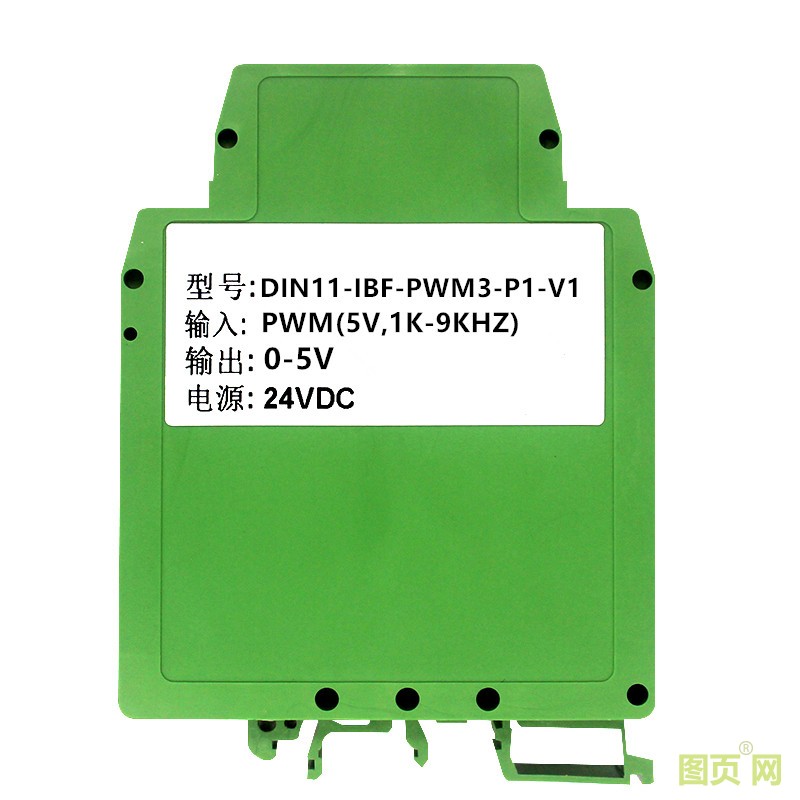

>>脈寬測量                                                                   圖1 產品外觀圖

產品選型表：

DIN11 IBF – PWM□ - P□ - V/A□

選型舉例：

例1：輸入信號:100Hz PWM  供電電源:24V  輸出信號:4-20mA 型號:DIN11 IBF PWM2-P1-A4

例2：輸入信號: 5KHz PWM  供電電源:12V   輸出信號:0-10V   型號:DIN11 IBF PWM3-P2-V2

例3：輸入信號: 20KHz PWM    供電電源:24V   輸出信號:4-20mA 型號:DIN11 IBFPWM4-P1-A4

產品最大絕對額定值：

Continuous Isolation Voltage（持續隔離電壓）:3000VDC

Junction Temperature（工作溫度）:+85℃

Storage Temperature （存貯溫度）:+150℃

Lead Temperature   （焊接溫度）:+300℃（10秒）

電源電壓范圍：±10%Vin

注意：如果超出上述范圍，產品可能會引起永久性損壞。

通用參數


















注: 產品響應時間有要求的請另做注明。電流輸出型如果要求負載電阻500Ω請另做注明。
