品牌：

上海有恒

產品規格：

見詳情頁

包裝：

紙箱包裝

超聲波液位計是由換能器（探頭）發出超聲波脈沖，當超聲波脈沖遇到被測介質表面被反射回來，反射回波被換能器接收并轉換成系統可處理的電信號。超聲波脈沖以聲波速度傳播，從發射到接收到超聲波脈沖所需時間間隔與換能器到被測介質表面的速度相關，可以用下式表示：
S=CxT/2
S：測得的有效距離
Cx：聲波傳輸的速度
T：聲波往返運行時間

傳感器發出的超聲波碰到被測介質被反射，反射回波的質量反映了物位計應用效果。回波質量定義為較小回波幅度（在較惡劣條件下回波幅度）比較大噪聲幅度（虛假回波、多徑反射回波等的幅度）?；夭ㄙ|量數值越大，物位計應用效果越好。由于發射超聲波脈沖的換能器制造技術以及信號的處理技術，使得距離換能器較近的區域內無法被識別測量，不能準確測量出其距離值，該區域被稱為測量盲區。

上海有恒測控超聲波液位計產品優勢
1> 采用物理全封閉探頭：一體鑄造無縫隙探頭，使用壽命提高1-2年
2> 獨特探頭設計，適應16公斤壓力環境
3> 回波跟蹤算法：能在嘈雜的電、聲噪聲中有效捕捉真實回波
4> 多種補償模式：內置溫度補償，帶溫度提示，聲速校正模式
5> 點陣式液晶，中英文菜單：使調試和應用變得更為容易，可以顯示多種圖形
6> 靈活的測量模式：物位和距離兩種測量模式，可以靈活設置參考位置
7> 可編程繼電器輸出：繼電器可編程，每個繼電器可以設置成高位、低位報警貨關閉

超聲波液位計技術參數
測量范圍：0～5m、0～10m、0～15m、0～20m
盲區：0.25m～0.8m（視測量范圍而定）
測量精度：±0.3%FS* （標準條件*）
分 辨 率：1mm
儀表顯示：中英文顯示液位、距離、電流、回波波形、歷史曲線
供電電壓：DC12V～36V / 22mA；DC12V～36V / 80mA 或 AC85V～265V / 5W
模擬輸出：4～20mA 環路電流輸出 負載小于 400 歐姆 ；4～20mA/bit12 電流輸出 負載小于 500 歐姆
數字輸出：HART 5.0（選配） RS485/Modbus-RTU
開關量輸出：無
2 路 SPST 繼電器 4 路 SPST 繼電器
觸點功率：3A 250VAC / 5A 30VDC

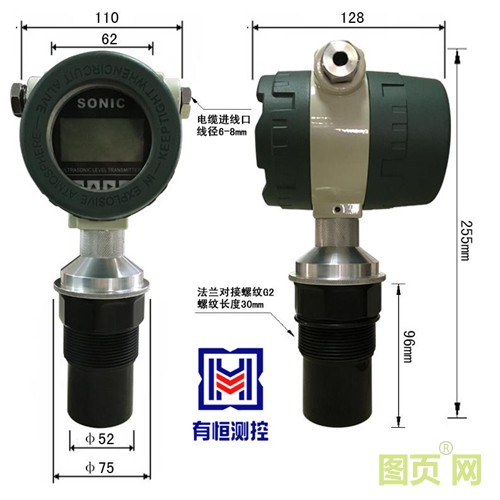

電氣接口：PG9 防水接口 PG11 防水接口
過程接口：G2（可定制 G1 1/2）
變送器材質：ABS 工程塑料
探頭材質：普通防水 ABS  / 耐腐蝕 ETFE / 也可定制聚四氟乙烯 PTFE 探頭
探頭線長度：無 小于 200 米
環境溫度：－20℃ ～ ＋60℃*
防水等級：IP67 IP65 （常年處在潮濕環境下，建議在防水接頭、儀表蓋縫處涂玻璃膠 )
過程溫度：－40℃ ～ ＋90℃（超過＋70℃需在訂購時注明要求）
過程壓力：0.8～3bar / 海拔小于 2000 米
*FS：全量程。 *標準條件：溫度 20℃±5℃，濕度 45%～75%，周圍無風，1bar 的空氣中。 *環境溫度在－40℃～ －20℃時，液晶無法顯示，但儀表能工作。當溫度大于－20℃后，液晶能恢復顯示。
安裝要求說明
1> 選擇量程
如果測量液體，可以按照標準量程選型。
如果是測量固體(請事先咨詢廠家技術人員)，需要將量程加大3倍，如果是松軟的物體(比如面粉,棉花,海綿)，將不能使用。如果測量液體有覆蓋面大的氣泡，也要加大量程，氣泡厚度超過2cm，將不推薦使用。

2> 選擇探頭材料，主要看環境是否有腐蝕性
一般的弱酸弱堿環境可以用普通探頭，腐蝕性強的，要用防腐探頭。強酸堿的場合，我們要考慮是否會形成霧氣，會造成霧氣的場合，還要要求加大量程使用。
請注意，盡量使探頭的軸線垂直于介質表面，并且避免在波束角內有任何裝置，比如：管道和支架等。
