產品型號：

UHMQ-F

品牌：

上海有恒

產地：

中國上海

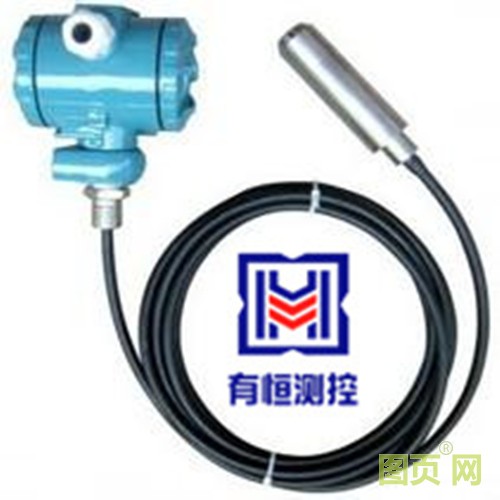

UHTR-802F防腐型投入式液位計敏感核心部分采用了耐腐蝕性強的抗腐蝕硅傳感器，內部的專用集成電路將傳感器毫伏信號轉換成標準遠距離的傳輸電流，電壓等標準通訊數字信號，可以直接與計算機接口、控制儀表、智能儀表或PLC/DCS等方便相連。該系列產品廣泛應用于工業過程控制、石油、化工、冶金等行業。

一、防腐投入式液位計主要技術參數

①被測量液體：主要測量鹽酸、硫酸、硝酸、氫氟酸、氫氧化鈉、雙氧水等有強腐蝕性的液體，或者化工、電鍍廢水。

②工作溫度：常溫型：-20~80℃；高溫型：-20~150℃；

③供電電源：12V-36V之間，通常用電24VDC；

④輸出信號：二線制：4-20ma；（默認輸出）可選配定制：標準電流：0～10/0～20/4～20mA     標準電壓：0～5/1～5V， 三線制：0～5V 、1～5V(負載RL≥250kΩ)  0～0mA

(負載RL≤750Ω)；  通訊接口：RS485、RS232、PRN接口；300～9600bps可選；

MODBUS通訊協議

⑤精度：分為0.25%，0.5%

⑥零點漂移：在環境溫度偏離參比工作條件溫度時，變送器零點漂移應不大于0.05%FS/℃。

⑦熱靈敏度漂移：在環境溫度偏離工作條件溫度時，變送器滿量程漂移不大于0.05%FS/℃

⑧工作環境：必須是通大氣壓的環境下。

二、防腐型投入式液位計外形及安裝

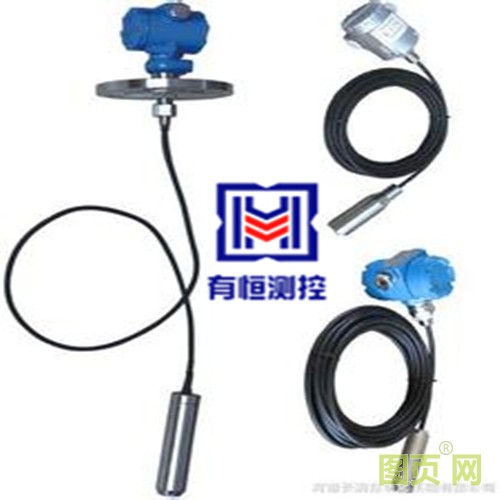

外形結構見圖1，液位變送器（軟線投入式）

由殼體、精密放大器、接線端子、法蘭、防護帽、

中空導線等組成。

三、防腐型投入式液位計安裝方法

選擇易于操作、維護的地方進行安裝；螺紋或法蘭

安裝的部位不能有震動或者顫抖；

安裝的部位不能有熱源；

投入式液位變送器安裝時，聚四氟探頭要沉入容器底部。

如果容器底部有沉淀物并且很厚的情況下，探頭要放在沉淀物上方。

四、防腐型投入式液位計安全使用注意事項

搬運與安裝變送器時應小心謹慎，避免碰撞而影響電路的性能。

變送器進壓口內有隔離膜硅片，切勿人為用異物觸碰。

電氣連接請嚴格遵照接線方法，接線錯誤會造成放大電路的損壞。

投入式液位變送器安裝，請勿利用導線吊裝產品之外的重物。

探頭無需定期清淤，結構為防堵防腐，使用及其方便。

導線為特制聚四氟導線，安裝、使用過種中應杜絕磨損、刺破、劃傷導線，若現場存在以上問題，導線應采取保護措施。此類問題的發生造成故障的，廠家維修時要酌情收取成本費。

溫馨提示：在強腐蝕性環境下，腐蝕性蒸汽會通過防水接頭等部位進入變送器內，腐蝕電路板。在這樣的情況下，需要在變送器部位包上透明塑料袋，來防止腐蝕性蒸汽進入變送器，同時防水接頭和變送器蓋子都要密封好。安裝使用中如遇到問題請與我公司聯系，在產品發生異常時，請不要擅自打開進行修理，否則視人為損壞處理！
