產品型號：

UHLDG-L

品牌：

上海有恒

包裝：

紙箱包裝

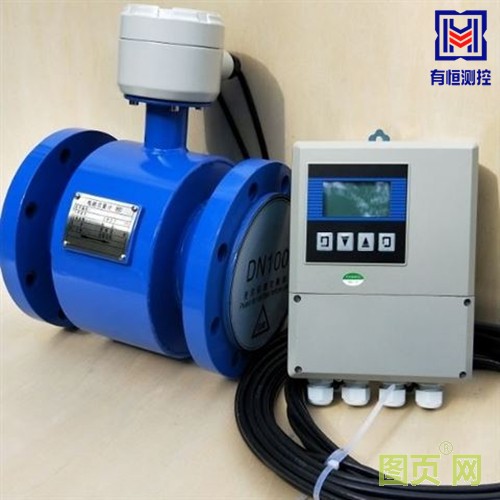

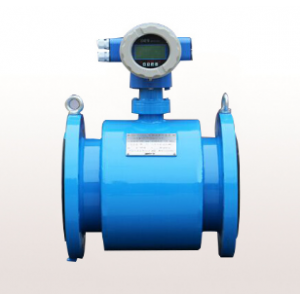

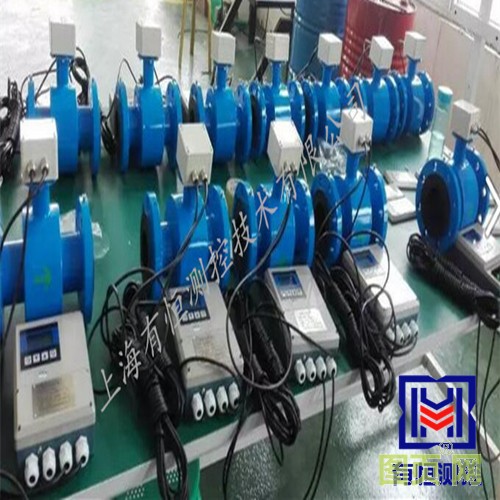

上海有恒UHLDG-L分體式電磁流量計由傳感器和轉換器兩部分構成，中間通過電氣導線連接（標配10米，可根據客戶需求增減），分體電磁流量計的好處是將傳感器和轉換器分開安置，讀數抄表方便，分體流量傳感器防護等級可做到IP68，增加了傳感器工作的穩定性，轉換器更方便安裝于安全場所，是工業測量介質流量的理想流量?jī)x表。分體電磁流量計是基于法拉第電磁感應定律工作的，用來測量電導率大于5μS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。

分體電磁流量計廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量。

二、分體式電磁流量計測量原理

　　上海有恒UHLDG-L智能電磁流量計的測量原理是基于法拉第電磁感應定律：導電液體在磁場中作切割磁力線運動時，導體中產生感應電勢，其感應電勢E為:E=KBVD

式中：
K---------儀表常數
B---------磁感應強度
V - --------測量管道界面內的平均流速
D--------測量管道的截面內徑
測量流量時，導電性液體以速度V流過直于流動方高的磁場，導電性液體的流動感應出一個與平均流速成正比的電壓，其感應電壓通過二個或二個以上與液體直接接觸的電極檢出，并通過電纜送至轉換器通過智能化處理，然后LCD顯示或轉換成標準信號4-20mA和0-1KHz輸出。

三、分體電磁流量計產品特點

■全數字量處理，抗干擾能力強，測量可靠，精度高、流量測量范圍可達1500：1

■超低EMI開關電源，適用電源電壓變化范圍大，抗EMI性能好。

■采用16位嵌入式微處理器，運算速度快, 精度高，流量測量的穩定性高，功耗低。

■采用SMD器件和表面貼裝（SMT）技術，電路可靠性高。

■管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。

■在現場可根據用戶實際需要在線修改量程。

■測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。

■高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。

■具有RS485、RS232、Hart和Modbus等數字通訊信號輸出。（選配）

■小時總量計錄功能，以小時為單位記錄流量總量，適用于分時計量制（選配）

■內部具有三個積算器可分別顯示正向累計量反向累計量及差值積算量，內部設有不掉電始終，可記錄16次掉電時間。（選配）

四、分體電磁流量計技術參數

公稱通徑：（特殊規格定制）管道式四氟襯里：DN10～DN2600；管道式橡膠襯里：DN40～DN2600

流動方向：正，反，凈流量

量程比：1500：1

重復性誤差：測量值的±0.1%

精度等級：管道式：0.5級，1.0級

被測介質溫度：普通橡膠襯里：－20～＋60℃； 高溫橡膠襯里：－20～＋90℃ ；聚四氟乙稀襯里：－30～＋100℃ ；高溫型四氟襯里：－20～＋180℃

額定工作壓力：（高壓可定制）DN6－DN80：≤4.0MPa；DN100－DN250：≤1.6MPa；DN300－DN2600：≤1.0MPa

流速范圍：0.1－15m/s

電導率范圍：被測流體電導率≥5μs/cm

電流輸出：負載電阻0～10mA：0～1.5kΩ ； 4～20mA：0～750 kΩ

數字頻率輸出：輸出頻率上限可在1～5000HZ內設定帶光電隔離的晶體管集電極開路雙向輸出。外接電源≤35V導通時集電極最大電流為250mA

供電電源：AC220V或DC24V

要求直管段長度：上游≥5DN，下游≥2DN

連接方式：流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合GB11988的規定

防爆等級：EXdIIBT4

防護等級：IP65，特殊訂制最高可達IP68

環境溫度：－25～＋60℃

相對溫度：5%～95%

消耗總功率：小于20W

五、智能電磁流量計儀表選型

1.適合測量介質：導電液體

2. 智能電磁流量計測量范圍的選擇

內徑10 15 20 25 32 40 50 65

Qmin（m3/h）0.0283 0.0636 0.12 0.176 0.29 0.452 0.7 1.19

Qmax（m3/h） 4.24 9.54 16.96 26.5 43.42 67.85 106.0 179.0

內徑80 100 125 150 200 250 300 350

Qmin（m3/h）1.8 2.82 4.41 6.36 11.3 17.6 25.4 34.6

Qmax（m3/h）271.0 424.0 662.0 954.0 1690 2650 3810 5190

內徑400 450 500 550 600 700 800 900

Qmin（m3/h）45.2 57.2 77.6 85.5 101.0 138.0 180.0 229.0

Qmax（m3/h）6780 8570 10600 12800 15200 20700 27100 34300

內徑1000 1100 1200 1400 1600 1800 2000 2200

Qmin（m3/h）282.0 342.0 407.0 554.1 732.7 916.0 1131.0 1368.4

Qmax（m3/h）42400 51300 61000 83121 108566 137404 169635 205258
