可相互轉換4-20mA與PWM信號的ISO系列產品. PWM與模擬量隔離轉換IC.
| 產品類別： | 隔離放大器隔離變送器 >> PWM控制隔離放大器|脈寬方波信號隔離變送器|電機調壓控制器 | ||
| 輸 入： | PWM信號/4-20mA模擬信號 | 輸 出： | 對應4-20mA模擬信號/PWM信號 |
| 隔離方式： | 磁電光電 | 隔離電壓： | 3000VDC |
| 封裝方式： | SIP12/DIN35 | 關 注 度： | 該產品已被關注 5706 次 |
| 說 明： | 可相互轉換4-20mA與PWM信號的ISO系列產品. | ||

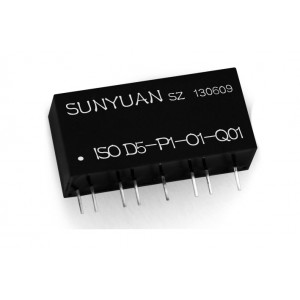

一、PWM脈沖調寬信號隔離轉換為標準4-20mA/0-20mA/0-5V/0-10V模擬信號： ISO D-P-O-Q系列
SunYuan ISO D-P-O-Q系列產品是順源新開發的業界領先技術小體積（SIP12 Pin）低成本PWM脈沖調寬信號隔離變送器IC。可以將單片機、PLC/DCS、儀器儀表輸出PWM方波信號的占空比經隔離轉換為標準4-20mA/0-10V模擬信號，實現單片機PWM信號的隔離放大和顯示控制功能。
SunYuan ISO D-P-O-Q在同一模塊內集成了多路高隔離DC/DC電源、模擬放大與變換電路、PWM信號隔離控制電路等，特別適用于工業現場PWM信號的DA還原隔離變送，單片機、現場總線、以太網物聯網、PLC/DCS上位機對多路傳感器信號采集和分析。內部集成高效率DC-DC隔離電源，分別給內部的輸出調理電路、DA轉換電路和輸出信號隔離電路供電。 SMD工藝結構及新技術隔離措施使該器件能達到輔助電源與PWM信號輸入、模擬信號輸出的3000VDC三隔離。并能滿足工業級寬溫度、潮濕、震動的現場惡劣工作環境要求。
SunYuan ISO D-P-O-Q系列產品使用非常方便，無需外接任何元件即可實現PWM信號與模擬信號的隔離變送功能。12腳單列直插的超小體積（33.0x15.5X10.5mm）及標準PCB板上安裝設計，有效簡化用戶系統設計方案選擇，降低體積和布線成本。產品有PCB板上安裝的IC封裝、DIN35標準導軌安裝和PIM面板顯示嵌入式安裝方式。DIN導軌式安裝方式可實現信號一進一出、一進二出隔離傳輸功能。 PIM 面板嵌入式智能化變送表可實現傳感器模擬信號隔離顯示、報警控制及遠距離無失真傳輸等多種功能。 廣泛應用在冶金采礦、石油化工、電力設備、醫療儀器、工業自動化、新能源設施及軍工科研等領域，用戶可根據現場需要選擇合適產品。
備注
1， 用戶對產品電壓信號或電流信號的輸出帶負載能力有要求的，可以按技術要求定制。
2， 用戶選用PCB板安裝的IC封裝產品，現場信號輸入幅值是24V（高電平）的，請將輸入幅值分壓為5V幅值再接入產品，避免影響產品使用或造成損壞。
3， 用戶選用DIN35或者DIN3導軌安裝的產品，現場信號輸入幅值（高電平）是24V的，下單時請特別注明信號幅值為24V，我們將分壓電路安裝在產品內部出廠。
產品特點
● PWM轉4-20mA/0-10V模擬信號分辨靈敏、響應速度快
● 全量程內極高的線性度（非線性度<0.2%）
● 輔助電源與信號輸入、輸出3000VDC三隔離
● 輔助電源：5V、12V、15V或24V直流單電源供電
● 低成本超小體積，SIP-12符合UL94V-0標準阻燃封裝
● 較強的抗EMC電磁干擾和高頻信號空間干擾特性
● 工業級溫度范圍: - 40 ~ + 85 ℃
典型應用
● PWM信號變送、隔離、長線傳輸
● PWM信號轉換成模擬量進行線性精密控制
● 單片機PWM信號轉換成模擬信號
● 工業現場PLC控制和變頻器控制
● 地線環流干擾抑制
● 工業鍋爐爐溫的自動選擇控制
● PWM構建DA轉換器、變送器
產品選型舉例
例1： 信號輸入：20KHz 方波； 信號輸出：4-20mA；100mSec的響應時間； 輔助電源：24V。
對應產品型號： ISO D5-P1-O1-Q1
例2： 信號輸入：50Hz 方波； 信號輸出：0-5V； 3Sec的響應時間； 輔助電源：12V。 對應產品型號： ISO D1-P2-O4-Q3
詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_51.html
典型應用
應用1：將傳感器、變送器輸出的4-20mA/0-10V模擬信號，經ISO U-P-D-Q模塊隔離轉換成PWM信號。通過ISO CAN模塊進行遠程無失真傳輸，再由ISO D-P-O-Q模塊還原為4-20mA/0-5V模擬信號進行線性精密控制。
DIN35導軌安裝產品典型應用
DIN35導軌安裝產品應用：將傳感器、變送器輸出的4-20mA/0-10V模擬信號，經DIN1X1 ISO U-P-D-Q模塊隔離轉換成PWM信號。通過ISO CAN模塊進行遠程無失真傳輸，再由DIN1X1 ISO D-P-O-Q模塊還原為4-20mA/0-5V模擬信號進行線性精密控制。
二、4-20mA/0-10V模擬信號隔離轉換為PWM脈沖調寬信號： ISO U/A-P-D-Q系列
SunYuan ISO U(A)-P-D-Q系列產品是順源新開發的業界領先技術小體積（SIP12 Pin）低成本可編程控制型隔離變送器。可以將傳感器、儀器儀表、變送器輸出的模擬信號隔離放大、AD轉換為PWM方波信號，并實現脈沖頻率控制可編程輸出。傳感器、變送器、儀器儀表及控制設備嵌入安裝該IC后能立即與PC機、PLC/DCS組成以太網/物聯網、RS232總線網絡并聯網通訊，將現場傳統控制設備升級為工控智能化設備，方便用戶遠程監控。
SunYuan ISO U(A)-P-D-Q在同一模塊內集成了多路高隔離DC/DC電源、模擬放大與變換電路、可編程MCU、信號隔離控制電路等，特別適用于工業現場模擬信號的AD隔離變送，現場總線、以太網物聯網、PLC/DCS上位機對多路傳感器信號采集和分析。內部集成的高效率DC-DC隔離電源，分別給內部的輸入調理電路、微型單片機AD轉換電路和輸出信號隔離電路供電。 SMD工藝結構及新技術隔離措施使該器件能達到：輔助電源與模擬信號輸入、PWM信號輸出的2500VAC三隔離，輸入信號與通訊串口共地。并且能滿足工業級寬溫度、潮濕、震動的現場惡劣工作環境要求。
SunYuan ISO U(A)-P-D-Q系列產品使用非常方便，無需外接任何元件即可實現模擬信號與PWM信號的隔離變送功能。12腳單列直插的超小體積（33.0x15.5X10.5mm）及標準PCB板上安裝設計，有效簡化用戶系統設計方案選擇，降低體積和布線成本。產品有PCB板上安裝的IC封裝、DIN35標準導軌安裝和PIM面板顯示嵌入式安裝方式。 DIN導軌式安裝方式可實現信號一進一出隔離傳輸功能。 PIM 面板嵌入式智能化變送表可實現傳感器模擬信號隔離顯示、報警控制及遠距離無失真傳輸等多種功能。 廣泛應用在冶金采礦、石油化工、電力設備、醫療儀器、工業自動化、新能源設施及軍工科研等領域，用戶可根據現場需要選擇合適產品。
產品特點
● 4-20mA/0-10V轉PWM信號分辨靈敏、響應速度快
● 全量程內極高的線性度（非線性度<0.5%）
● 輔助電源與信號輸入、輸出2500VAC三隔離
● 輔助電源：5V、12V、15V或24V直流單電源供電
● 低成本超小體積，SIP-12符合UL94V-0標準阻燃封裝
● 較強的抗EMC電磁干擾和高頻信號空間干擾特性
● 工業級溫度范圍: - 40 ~ + 85 ℃
典型應用
● 模擬量信號變送、隔離、長線傳輸
● 工業現場PLC控制和變頻器控制
● 工業現場電機控制和燈光調節控制
● 地線干擾抑制
● 工業鍋爐爐溫的自動選擇控制
● PWM構建AD變換器
詳細技術資料： http://www.sun-yuan.com/download/html/DownDetail_168.html
產品選型舉例
例1： 信號輸入：0-5V； 信號輸出：5KHz方波；100mSec的響應時間； 輔助電源：24VDC；
對應產品型號： ISO U1-P1-D3-Q01
例2： 信號輸入：0-20mA；信號輸出：25KHz方波； 500mSec響應時間；輔助電源：12VDC；
對應產品型號： ISO A3-P2-D5-Q05
典型應用接線圖
備注： IC模塊通訊口出來的電平是3.3V的TTL電平，如果客戶手上沒有USB轉TTL（3.3V）電平轉換頭，只有USB轉232線或者232轉232線，那么客戶使用我們的IC模塊的時候，必須另外加電平轉換芯片MAX232或者SP3220E，把IC模塊的TTL電平轉為232電平（15V）再接到轉換頭上。示意圖如下：
應用1：電流放大器來增強PWM 驅動帶載能力。
IC模塊本身輸出的PWM信號幅值為5V，電流驅動能力為100mA。
如果客戶想改變幅值或者擴大電流驅動能力，可以自行外接功率放大電路進行放大，參考電路如下(只供參考)：
應用2：將傳感器、變送器輸出的模擬信號隔離轉換成PWM信號，用CAN總線模塊進行遠程無失真傳輸。
應用3：將傳感器、變送器輸出的模擬信號隔離轉換成PWM信號，用來調控直流電機轉速。
應用4：將傳感器、變送器輸出的模擬信號經過ISO U-P-D-Q隔離轉換成PWM信號，通過ISO CAN模塊進行遠程傳輸，再通過ISO D-P-O-Q還原為模擬信號。
上位機通訊功能
ISO U(A)-P-D-Q系列IC具備與上位機通訊功能，通訊連接線：USB轉TTL（3.3V）電平線（該轉換線市面上可以購買），客戶使用時將IC腳位TX,RX,GND2分別與USB線的RX,TX,GND連接，利用串口調試助手可以讀取ADC轉換后的二進制值和占空比數值方便客戶對數據進行分析。串口調試助手設置為：波特率19200bps,無校驗位，8位數據位，1位停止位，如圖所示：
