產品特點
● 低成本模塊化設計，方便變送器、儀器儀表嵌入安裝
● 兩線制無源型工作方式，無需其它輔助電源供電
● 測量精度、顯示位數高，達到四位，±2字
● 采用LED顯示面板，可適應有光和無光環境
● 小體積設計：外形尺寸61.4×26.0mm，厚17.7mm
● 工業級溫度范圍：-20℃～60℃，具有高可靠性

典型應用
● 傳感器、變送器工作運行狀態顯示
● 工業設備運行測量、監視和遠程控制
● 石油、化工、環保、采礦系統控制點監測
● 溫度、壓力、流量、液位信號監測顯示
●  PLC、DCS系統運行數據的獲取與顯示
● 儀器儀表、醫療設施、工控設備產品開發

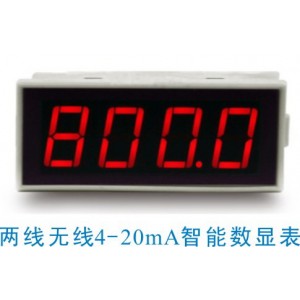

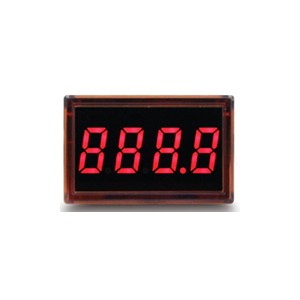

        SunYuan  SY LED2型低成本、小體積二線制無源智能回路4-20mA電流（LED）數顯表，采用無源設計的輸入、輸出兩條線串聯方式接入變送器4-20mA回路中，可將通過回路中的4-20mA模擬量，按設定范圍線性對應地以十進制數字量顯示出來。SY LED2型數顯表采用兩線制無源工作原理，測量回路中通過的電信號既做為顯示表的輸入信號，也是該顯示表的工作電源，這種兩線制無源型工作方式，無需其它輔助電源供電，所以使用時接線簡單方便，體積小、精度高、成本低。傳統的模擬顯示表采用電位器調節，調節參數單一，不靈活，受溫度影響較大。相比于傳統的模擬顯示表，這種數字表采用兩按鍵操作，由中央處理器CPU進行控制，可實現零點、滿量程、小數點、報警、延時等多種參數的設定，具有較強的靈活性和實用性。數顯表采用LED顯示板，LED各段采用恒流驅動，使4-20mA范圍內亮度均勻，并且?guī)Х聪?、過流保護，適用于工業現場、石油化工、環境監測、采礦行業對溫度、壓力、流量、液位等物理量控制點的監測。在大多數應用場合，是通過各種相關傳感器將溫度、壓力、流量、液位等物理量轉化為4-20mA電信號以后，再接入SY LED2型數顯表，將溫度、壓力、流量、液位等物理量實時顯示出來，方便用戶進行現場全方位控制。

        SY LED2型數顯表用于測量4-20mA直流電流信號，無需外部供電直接在4-20mA回路信號上取電測量。所顯示數字并非直接的電流測量值，而是4mA、20mA的預設值，并將測量的電流值相對這兩個預設值呈線性顯示出來。  例如：4mA設置為0，20mA設置為8000，那么當輸入8mA時表就會顯示2000，輸入12mA時表就會顯示4000；又如4mA設置為1000，20mA設置為-1000，輸入12mA時表就會顯示0，輸入16mA時表就會顯示-500。數顯表的最大顯示范圍為9999，最小為-1999。

        SY LED2型數顯表同時具有報警功能，帶兩路隔離式開關量輸出，可以就地顯示、控制與報警。此功能只是從程序上實現，2個PC452光藕焊盤位置預留，待用戶有報警需求時再安裝。數顯表有兩個報警點，并有正、負報警方向設置。報警點的報警對象針對顯示讀數，報警時LED面板最后一位小數點閃爍，報警信息通過端口輸出可驅動光耦的報警信號。

        SYLED2采用塑料外殼，外形尺寸61.4×26.0mm，厚17.7mm。用于顯示控制儀表或機柜內部變送信號的數顯。


注意事項
1、 輸入信號（電流方向）切勿接反，否則易損壞數顯表。
2、 輸入電流信號一般不超過25 mA，當輸入電流達100 mA時數顯表會立即出現不可修復的損壞。
       測試或接入電流回路時，回路中最好串聯200Ω以上電阻進行保護。

3、 不能在潮濕和有腐蝕氣體環境下使用，否則會減少使用壽命或徹底損壞。


SY LED2型數顯表技術參數
1、使用條件：
⑴通過電流：額定范圍  3～22mA
                           極限范圍  小于100 mA
⑵溫度范圍：額定使用范圍：-20℃～60℃
                           極限工作范圍：-40℃～70℃
⑶相對濕度：20%～90%RH
⑷沖擊振動：符合電子工業部標環境實驗Ⅱ組儀器要求。

2、面板顯示方式：
      黑色LED （發光二極管）數字及小數點顯示，字高14.1mm（0.56英寸）。

3、數顯表顯示設定范圍：
⑴ 4mA： －1999～9999
⑵ 20mA：－1999～9999

4、電壓降：電壓降≤3.2V，有過流保護

5、極性轉換：低于顯示表零點值時顯示“－”，高于零點值時無極性符號顯示。


6、精度：全量程線性偏離±2字（相對于2000的規格）


7、溫度影響誤差：≤50PPM／℃

8、過量程顯示：“oHH”或“oLL”


9、外形尺寸：61.4×26.0×17.7 mm
      面板安裝開口尺寸：57.5×24.0  +0.2 mm
