產品特點
●  零點與增益可通過外接多圈電位器進行調節或滿度校準
●  支持單端信號及差分信號輸入
● 可提供輸入端功能拓展配電穩壓隔離電源：5V,9V,12V,15V,24VDC等（默認為SD4：5VDC）
●  0-10mV/0-20mV/0-75mV/0-5V/0-10V/0-1mA/4-20mA等模擬信號隔離放大轉換
●  精度等級：0.1級、0.2級、全量程內非線性度<0.2%
●  電源、模擬量輸入與輸出、配電之間：3000VDC 四隔離
●  輔助電源：5V,12V,15V,24VDC等單電源供電方式
●  EMC特殊場合須有電磁干擾抑制電路或采取屏蔽措施
●  低成本、小體積,DIP 24Pin符合UL94V-0標準阻燃封裝
●  工業級溫度范圍: -25 ~ +70 ℃

典型應用
●  無源傳感器隔離配電及信號采集傳輸
●  前置放大、電橋等電路配置電源方便采集信號
●  PLC、DCS現場模擬信號隔離、采集
●  直流電流或電壓信號的隔離、轉換及放大
●  模擬信號地線干擾抑制及數據隔離、采集
●  工業現場信號隔離及長線傳輸
●  儀器儀表與傳感器信號收發
●  電力監控、醫療設備隔離安全柵

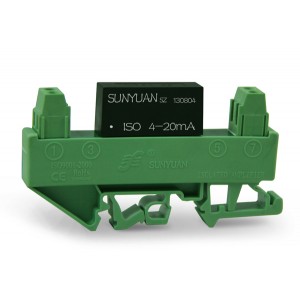

    SunYuan  DIP24 Pin封裝ISO EM-SD系列，模擬有源信號隔離變送器配電器是一種磁電隔離的混合集成電路。該IC支持單端信號及差分信號輸入，且內部在同一芯片上集成了一個多組隔離的DC/DC變換電源和一組磁電耦合的模擬信號隔離放大器隔離變送器。特別適用于：0-10mV/0-20mV/0-75mV/0-100mV的小信號放大及0-5V/0-10V/0-1mA/4-20mA等標準信號的隔離變送。它采用磁電偶合的低成本方案，主要用于對EMC（電磁干擾）無特殊要求的場合。該芯片的輸出的隔離電源除了為內部放大電路供電外，還可以向外提供一組高負載能力的 (最大40mA) 隔離穩壓電源和兩個基準電壓源，可供外部電路擴展用，如電橋電路、基準電路等。SMD工藝結構及新技術隔離措施使該器件能達到：輔助電源、信號輸入/輸出、配電電源之間3000VDC四隔離。并且能滿足工業級寬溫度、潮濕、震動的現場惡劣工作環境要求。
        ISO EM-SD系列產品一般應用在高精度、帶基準比較、零點和增益可調節、零點和滿度可校準的場合，模塊內部給模擬量輸入端配置的隔離電源可向位移電位器、角度計量、轉速測量等無源兩線制或三線制傳感器配電，也可做為輸入端前置放大、差分電路、電橋電路的比較、放大、基準電源等作用。


產品選型舉例

產品選型舉例
例1：  輸入信號：0-5V； 輸出信號：0-5V； 輔助電源：24VDC； 配電：15V / DIP24封裝 / 零點滿度可調
             產品型號：ISO EM-U1-P1-O1-SD2

例2：  輸入信號：4-20 mA ；輸出信號：4-20mA； 輔助電源：24V；配電：9V / DIP24封裝 / 零點滿度可調
             產品型號： ISO EM-A4-P1-O1-SD1

例3：  輸入信號：0-10 mV ；輸出信號：4-20mA； 輔助電源：24V；配電：24V / DIP24封裝 / 零點滿度可調
             產品型號： ISO EM-U10-P1-O1-SD3
