輸出功率：

1~3W

隔離電壓：

10000VAC

封裝方式：

SIP12

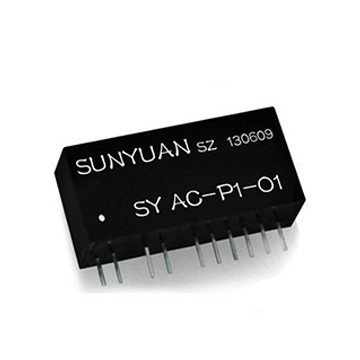

電力醫用儀器儀表10KV高隔離抗靜電穩壓保護輸出模塊電源 隔離電源

主要參數
?輸出功率范圍 ： 1~3W
?標稱輸入電壓 ：3.3,5,9,12,15,24VDC
?標稱輸出電壓 ：3.3,5,9,12,15VDC
?隔離電壓/輸出精度 ： 10000VAC/±2%
?封裝方式  ：SIP12Pin
?紋波/噪音 ：<50mVp-p, max
?效率   ： 60%~80%
?工作溫度 ：-40°C~85°C

電力醫用儀器儀表10KV高隔離抗靜電穩壓保護輸出模塊電源 隔離電源
電氣特性
以下數據除特殊說明外，均為 TA=25° C，標稱輸入電壓，額定輸出電流時測得。

輸入特性
?電壓范圍 +/- 10%標稱值
?內部濾波 陶瓷電容

隔離特性
?額定電壓 10,000 VAC（約 15000VDC）
?泄漏電流 1 mA
?測試時間 ≤ 60S
?電阻 109 Ohm
?電容 60 pF type.

電力醫用儀器儀表10KV高隔離抗靜電穩壓保護輸出模塊電源 隔離電源
輸出特性
?抗靜電等級 ≥ 10000VAC 脈沖群
?電壓精度 輸出電壓波動范圍為+/-2%標稱值(負載變化范圍0-)
?( 20 MHz BW) 紋波及噪音<50 mVp-p，max
?可持續短路時間 輸出具有自恢復過載短路保護功能
?線性電壓校準 +/- 0.5 % max，(3.3 VDC output +/- 1 % max )
?負載電壓校準 +/- 0.5 % typ， +/- 1 % max， (No load to full load)
?溫度系數 +/- 0.02 % / °C
?外接濾波電容 建議輸入與輸出端外接電容≤ 4.7uF，否則易損壞模塊 一般特性 效率 60% to 80%
?開關頻率 60KHz，type.

電力醫用儀器儀表10KV高隔離抗靜電穩壓保護輸出模塊電源 隔離電源
環境特性
?工作溫度(環境) - 40° C to + 70° C
?存儲溫度 - 55 °C to + 105 °C 降低定額值 見溫度特性曲線圖
?濕度 ≤ 75 %，非壓縮
?冷卻方式 自然空冷
?外形特性 SIP （單列直排）
?封裝尺寸 33.0 x 10.5 x 15.5 mm 1.3 x 0.413 x 0.61 英寸
